| 제품 이름: | 버터플라이 밸브 | 응용 프로그램: | 하수 오물, 물 등등, |
|---|---|---|---|
| 크기: | DN50 ~DN3000 | 압박: | PN10/16/125lbs/150lbs/JIS 5K/JIS10K |
| 표준: | DIN/BS/AWWA/JIS | 온도: | -20~120 C |
| 몸: | 무쇠 연성이 있는 철 스테인리스 | 원판/쐐기: | 연성이 있는 철 스테인리스 SS304/SS316 |
| 하이 라이트: | 연성이 있는 철 나비 벨브,물 버터 플라이 밸브 |
||

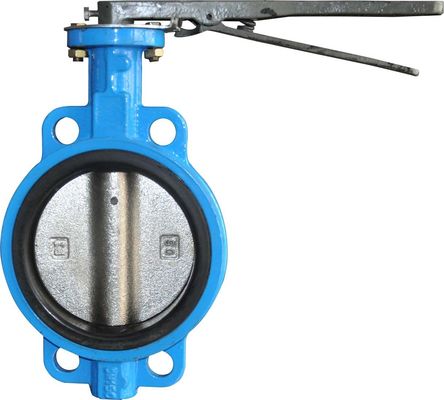

웨이퍼 나비 벨브, 연성이 있는 철 몸 원판, 물을 위한 에폭시 분말 코팅
1. 짧은 소개:
나비 벨브는 90°에 원판 자전 모양 0°에 의해 차단하거나 통제하기 위하여 운영하고, 적용될 수 있습니다
매체의 교류.
벨브는 개폐간, 손잡이 바퀴 전기 액추에이터 또는 압축 공기를 넣은 액추에이터에 의해 움직여질 수 있습니다.
음료수 공급, 폐수 처리, 전력 식물, 가스 공급을 위해 널리 이용되는,
온난하 공기 체계, 용융 제련 식물, 배 건물, 직물, 석유, 화학, 또는 다른 경공업.
2. 명세
|
이름 |
나비 벨브 |
|
|
품목 |
D373H-10K |
|
|
DN (mm) |
DN50~DN3000 |
|
|
압력 (Mpa) |
1.0 |
|
|
시험 압력 (Mpa) |
물개 시험 |
1.1 |
|
몸 시험 |
1.5 |
|
|
온도 |
≤350℃ |
|
|
매체 |
물, 하수 오물, 바닷물, 온수 등등, |
|
3. 특징
자리가 주어지는 ⊙ 금속, 좋은 물개
⊙ 낮은 무게
⊙ 낮은 교류 저항
⊙ 작은 가동 토크
설치하고 유지하게 쉬운 ⊙
⊙ 열려있 마지막 90° 더 매끄럽게
4. 적용 가능한 기준
1. 디자인 일치: API 609
2. 기준 일치를 시험하십시오: JIS B2003
3. 플랜지 기준 일치를 연결하십시오: JIS B2212
4. 정면으로 마주보는 기준 일치: JIS B2002
5. 부분 물자 Spec의 품목 이름
|
아니다 |
제품 이름 |
물자 |
|
1 |
몸 |
SS304 |
|
2 |
기어 박스 |
회의 |
|
3 |
원판 |
SS304 |
|
4 |
줄기 |
SS416 |
|
5 |
인발이 찍힌 반지 |
316+Graphite |
|
6 |
포장 |
흑연 |
6. 가동:
6.1. 2개의 관 플랜지는 매끄러워야 합니다.
6.2. 오리엔테이션 구멍이라고 첫째로 고쳐진 관 선에 있는 나비 벨브를 두십시오.
7. 납품:
납품은 또는 나비 벨브를 저장하고, 건조하고 차가운 환경에서 유지해야 합니다 때.
8. 주:
8.1. 동일이 나비 벨브 플랜지와 만일 관 플랜지.
8.2. 설치하는의 앞에 벨브를, 환경 나비 벨브에 대응해야 합니다 검사하십시오
명세.
8.3. 먼지 없이 원판을 검사하는 열려있는 나비 벨브의 앞에.
8.4. 원판은 설치될 때 잠근 장소이어야 합니다.
8.5. 관을 조정해서 설치하는의 앞에 연결하십시오.
8.6. 연결 플랜지는 평행해야 합니다.
8.7. 설치하는 후에, 압력 시험 원판이 열리는 장소이어야 합니다.
8.8. 나비가 열리거나 닫히게 자연 할 수 있지 않는 경우에, 상냥한 체크를 주의깊은, 칠 수 없고, 또는 채우지 않습니다 만족시키기 위하여
연장 레버를 이용하십시오.
8.9. 정비 또는 가동이, 줄기를 검사해야 할 때, 레버, 기어 박스 또는 액추에이터는 정확하게 가지고 있습니다
연결하십시오. 그렇지 않으면 줄기는 관 압력에 의하여 강요일 것입니다.
9. 기능상실 및 결심:
|
기능상실 |
whys |
해결책 |
|
물개 누출 |
1의 물개에 약간 졸작 2개의 물개는 계속 가벼운 손상입니다 |
①는 졸작을 청소합니다. 원판을 대체하는 ② |
|
줄기 패킹 누출 |
1개는, 포장해서 손상됩니다 2의 포장 경과 |
①는 동맥 견과를 바짝 죕니다 ② 변화 패킹 |
|
플랜지 누출 |
1의 견과 방출 2의 틈막이 경과 |
1. 견과를 바짝 죄십시오 2. 틈막이를 바꾸십시오 |
10. 정비
벌레 상자 덮개를 열고 2 달 당 약간 버터를 첨가하십시오.
누출이, 가능한 빨리 유지하는 경우에, 물개, 패킹을 검사하거든 플랜지.
명세:
크기: DN50 - 3000
온도: -15℃ - 150℃
압력: 1.0MPa/1.6MPa
물자
몸의 물자: 연성이 있는 철 (GGG40, GGG50). 무쇠 (GG25), 스테인리스
원판의 물자: 스테인리스. , 연성이 있는 철 도금되는, 니켈 연성이 있는 철 입히는 플라스틱,
티타늄 강철, 구리 합금 etc.
좌석의 물자: 에틸렌 프로필렌 디엔 단위체 (EPDM)의 폴리테트라플루오로에틸렌 (PTFE),
니트릴 고무 (NBR), 클로로프렌, Chlorosulfonated 폴리에틸렌 (Hypalon),
실리콘, Fluoroelastomer (VITON), 천연고무 등등.
줄기의 물자: 스테인리스. 탄소 강철, 2Cr13
나비 벨브는 관의 단면도를 흘러 관통하는 액체를 통제하기 위하여 전형적으로 이용된 순서 조절 장치의 유형, 입니다.
벨브는 공 벨브에 유사한 작업 중입니다. 편평한 원형 격판덮개는 관의 센터에서 있습니다.
격판덮개는 벨브의 외부에 액추에이터에 그것을 통해서 막대를 연결했습니다 비치하고 있습니다. 액추에이터를 자전하는 것은 돕니다
교류에 평행선 또는 수직을 도금하십시오. 공 벨브와는 다른, 격판덮개는 항상 교류 안에서 출석하,
그러므로 벨브 위치에 관계 없이 교류에서 압력 강하는 항상 유도됩니다.
웨이퍼 고무에 의하여 자리가 주어지는 나비 벨브
|
DN |
PN |
연결 차원 (mm) |
|||
|
L |
D |
D1 |
Zφd |
||
|
40 |
1.0/1.6 |
43 |
145 |
110 |
4-18 |
|
50 |
43 |
165 |
125 |
4-18 |
|
|
65 |
46 |
185 |
145 |
4-18 |
|
|
80 |
46 |
200 |
160 |
4-18/8-18 |
|
|
100 |
52 |
220 |
180 |
8-18 |
|
|
125 |
56 |
250 |
210 |
8-18 |
|
|
150 |
56 |
285 |
240 |
8-22 |
|
|
200 |
60 |
340 |
295 |
8-22/12-22 |
|
|
250 |
68 |
395/405 |
350/355 |
12-22 |
|
|
300 |
78 |
445/460 |
400/410 |
12-22 |
|
|
350 |
1.0 |
78 |
505 |
460 |
16-22 |
|
400 |
102 |
565 |
515 |
16-26 |
|
|
450 |
114 |
615 |
565 |
20-26 |
|
|
500 |
127 |
670 |
620 |
20-26 |
|
|
600 |
154 |
780 |
725 |
20-30 |
|
|
700 |
165 |
895 |
840 |
24-30 |
|
|
800 |
190 |
1015년 |
950 |
24-33 |
|
|
900 |
203 |
1115년 |
1050년 |
28-33 |
|
|
1000년 |
216 |
1230년 |
1160년 |
28-39 |
|
|
1200년 |
254 |
1455년 |
1380년 |
32-39 |
|
|
1200년 |
0.6/0.25 |
254 |
1400/1375 |
1340/1320 |
32-34/32-30 |
|
1400년 |
279 |
1620/1575 |
1560/1620 |
36-34/36-30 |
|
|
1600년 |
318 |
1820/1785 |
1760/1730 |
40-34/40-30 |
|
|
1800년 |
356 |
2045/1985 |
1970/1930 |
44-41/44-30 |
|
|
2000년 |
406 |
2265/2185 |
2180/2130 |
48-48/48-30 |
|
